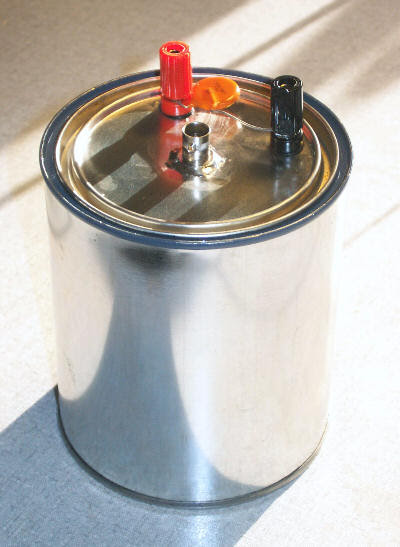

Membuat Dummy Load

Salah satu peralatan standar teknisi radio komunikasi adalah “RF Dummy Load”.

RF Dummy Load adalah sebuah resistor murni dengan besaran impedansi sesuai dengan saluran transmisi yang digunakan, jadi dummy load tidak harus bernilai 50 Ohm, tetapi bisa 75 Ohm, 300 Ohm, atau lainnya.
Disini yang akan kita bahas adalah RF Dummy Load 50 Ohm, kebanyakan impedansi saluran transmisi dan output rf pada radio komunikasi adalah 50 Ohm.

Lalu apa saja kegunaan RF Dummy Load itu sendiri ? antara lain sebagai berikut :

Sebagai pengganti antenna saat melakukan test terhadap RF Power pemancar radio. Biasanya impedansi output pemancar radio adalah 50 Ohm, sehingga akan diperoleh VSWR 1:1 sehingga akan mencegah transistor final mengalami kerusakan.

Sebagai referensi dalam melakukan tuning antena. Dummy load yang matched dengan impedansi saluran transmisi pemancar radio akan memberikan VSWR 1:1.

Bahan yang diperlukan untuk membuat RF Dummy Load, perhatikan skema dibawah ini :

20 buah resistor non-inductive 1k 3 watt
Konektor BNC/SO-239
Diode BAV21 250 volts atau bisa juga digunakan 2 buah diode IN4148 dipasang seri.
2 buah binding post (merah dan hitam)
1 buah kapasitor keramik 0.01uf 250V
Plat tembaga atau PCB secukupnya
